Bancos Semi-automáticos de Capacitores em média tensão – correção no barramento primário com chaveamento
Solução para correção do fator de potência diretamente em média tensão. O operador aciona os estágios manualmente conforme a demanda, sem controlador automático. Ideal para instalações industriais de grande porte com variação de carga previsível.
O problema que resolve:
Grandes instalações industriais — usinas, siderúrgicas, papel e celulose, química — frequentemente operam com transformadores de potência elevada e consumo reativo que varia entre turnos ou fases do processo produtivo. Instalar a correção no lado de média tensão (primário do transformador) elimina o reativo antes que ele percorra toda a subestação, reduzindo perdas e aliviando a capacidade do transformador de maneira mais eficiente do que a correção em baixa tensão.
O banco semi-automático em MT oferece essa vantagem com custo menor que o sistema automático, desde que a variação de carga siga um padrão operacional conhecido.
Especificações técnicas:
• Capacitor de potência, monofásico, isolado em óleo dielétrico, com ou sem fusíveis internos,
construído conforme Norma ABNT NBR 5282/98.
• Tensão até 13.800 V
• Chaveamento por disjuntor ou chaves seccionadoras.
• Proteção: fusíveis limitadores de corrente ou relê de proteção

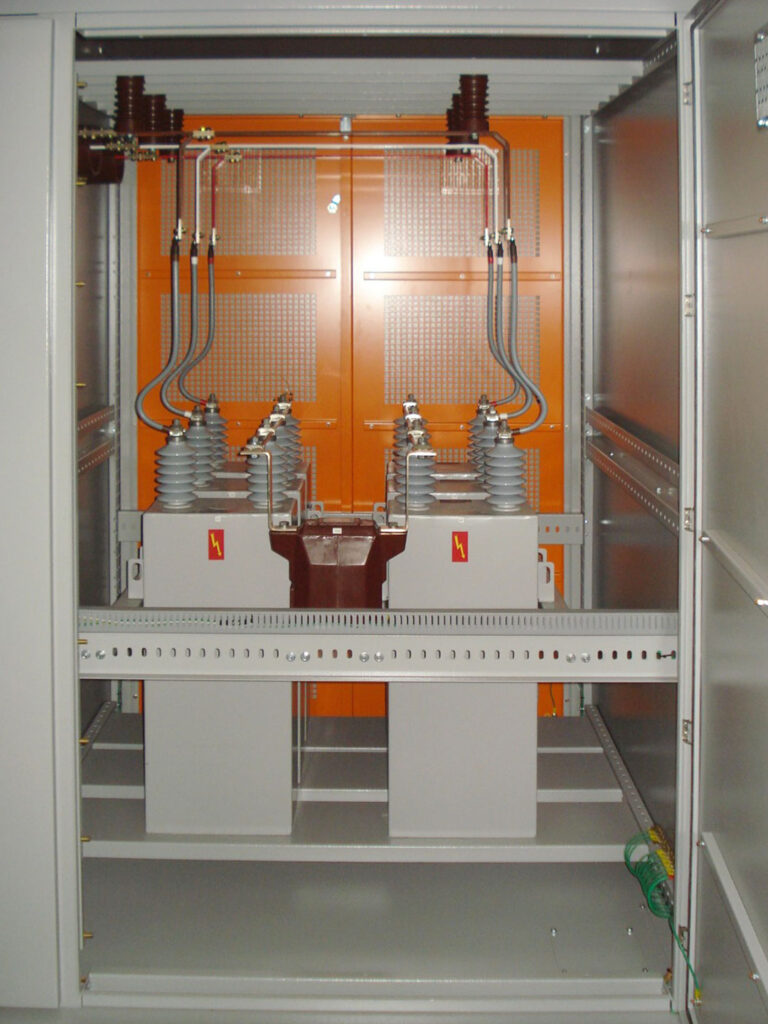

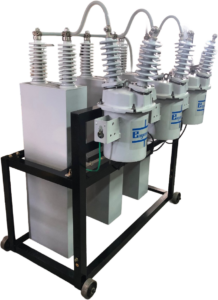

• Montagem em estrutura ou cubículo metálico
• Conformidade: ABNT, IEC
Quando indicar:
• Instalações com variação de carga previsível e turnos regulares
• Instalações onde há grande quantidade de transformadores
• Instalações de médio e grande porte com consumo reativo variável
